等離子體處理工藝對(duì)汽車(chē)碳纖維表面改性的影響

文章出處：等離子清洗機(jī)廠家 | 深圳納恩科技有限公司| 發(fā)表時(shí)間：2022-09-06

碳纖維是含碳量95%以上的特種纖維。采用腈綸絲（PAN）等含碳的有機(jī)纖維，在惰性氣體氛圍中，施以一定的張力、壓強(qiáng)和溫度，經(jīng)預(yù)氧化、碳化和石墨化等過(guò)程制得。碳纖維為石墨平面網(wǎng)層結(jié)構(gòu)，如圖所示1-1所示。平面網(wǎng)層中的C原子由共價(jià)鍵相連，其結(jié)合力要遠(yuǎn)大于平面網(wǎng)層間范德華力。故制備碳纖維常采用較高的熱處理溫度并施加合適的張力，以保證石墨平面網(wǎng)層與纖維軸向趨于平行，使纖維受到的外力更多地作用在相互平行的石墨平面網(wǎng)層上，當(dāng)碳纖維受到拉力作用時(shí)不易發(fā)生斷裂。因此，碳纖維具有較高的強(qiáng)度和模量，其抗拉強(qiáng)度是鋼材的4-5倍，比強(qiáng)度是鋼材的10倍，且密度很小，僅為1.5-2g/cm3，相當(dāng)于鋼材密度的1/5、鋁合金密度的1/2。碳纖維的熱膨脹系數(shù)小，能夠耐高溫和低溫，耐驟冷和急熱。碳纖維耐酸性能也很好，能耐濃酸腐蝕。此外，碳纖維還具有降噪、減震等優(yōu)異性能。

圖 1-1 碳纖維石墨平面網(wǎng)層結(jié)構(gòu)

正是由于碳纖維上述眾多優(yōu)異的物理化學(xué)性能，并兼具紡織纖維柔軟易于加工性，被廣泛應(yīng)用于汽車(chē)制造領(lǐng)域，助力實(shí)現(xiàn)汽車(chē)輕量化。根據(jù)2018全球碳纖維復(fù)合材料市場(chǎng)報(bào)告，碳纖維在汽車(chē)領(lǐng)域的需求量很大，市場(chǎng)份額占比11.7%，2018年需求量為10800噸，較2017年增長(zhǎng)10.2%。寶馬2018年年報(bào)數(shù)據(jù)顯示，BMWi3電動(dòng)車(chē)銷(xiāo)量同比增長(zhǎng)10.6%，該電動(dòng)車(chē)的坐艙全部采用碳纖維復(fù)合材料，使整個(gè)座艙減重達(dá)50%，其車(chē)身覆蓋件也部分采用碳纖維復(fù)合材料，使整車(chē)質(zhì)量降到1.25t以下。此外，大眾、奔馳、雪鐵龍等多家汽車(chē)公司也在不斷研發(fā)應(yīng)用于車(chē)身、座椅、底盤(pán)、傳動(dòng)軸等重要部件的車(chē)用碳纖維復(fù)合材料，碳纖維有望成為實(shí)現(xiàn)汽車(chē)輕量化的重要材料。

碳纖維增強(qiáng)熱塑性樹(shù)脂復(fù)合材料在汽車(chē)制造領(lǐng)域有巨大的應(yīng)用潛力，但碳纖維與熱塑性樹(shù)脂之間的粘結(jié)性能不佳，這將嚴(yán)重影響材料的力學(xué)性能。為改善碳纖維/熱塑性樹(shù)脂復(fù)合材料的界面性能，需要對(duì)碳纖維或熱塑性樹(shù)脂進(jìn)行改性，碳纖維表面處理的方法很多，其中低溫等離子體技術(shù)是一種新的材料表面處理技術(shù)。低溫等離子體技術(shù)是一種干式工藝，具有節(jié)能、無(wú)公害、處理時(shí)間短、效率高以及能滿足環(huán)境保護(hù)要求等優(yōu)點(diǎn)。

等離子處理改性碳纖維原理：

其原理包括兩方面如圖1-2所示：一是等離子體中存在高能（幾十電子伏特）的帶電粒子、紫外光及亞穩(wěn)態(tài)粒子轟擊纖維表面，導(dǎo)致纖維分子激發(fā)、電離、化學(xué)鍵斷裂與重組等發(fā)生，一定時(shí)間后在纖維表面形成大量自由基和活性基團(tuán)等新的化學(xué)結(jié)構(gòu)；二是等離子體中的高能量電子可以加速較低溫度的活性粒子，使其在纖維表面引起濺射反應(yīng)，清除纖維表面雜質(zhì)，刻蝕纖維表面，導(dǎo)致纖維表面粗糙度增大并產(chǎn)生溝槽，增加了纖維與樹(shù)脂的接觸面積，進(jìn)而增強(qiáng)了兩相之間的界面粘結(jié)強(qiáng)度。

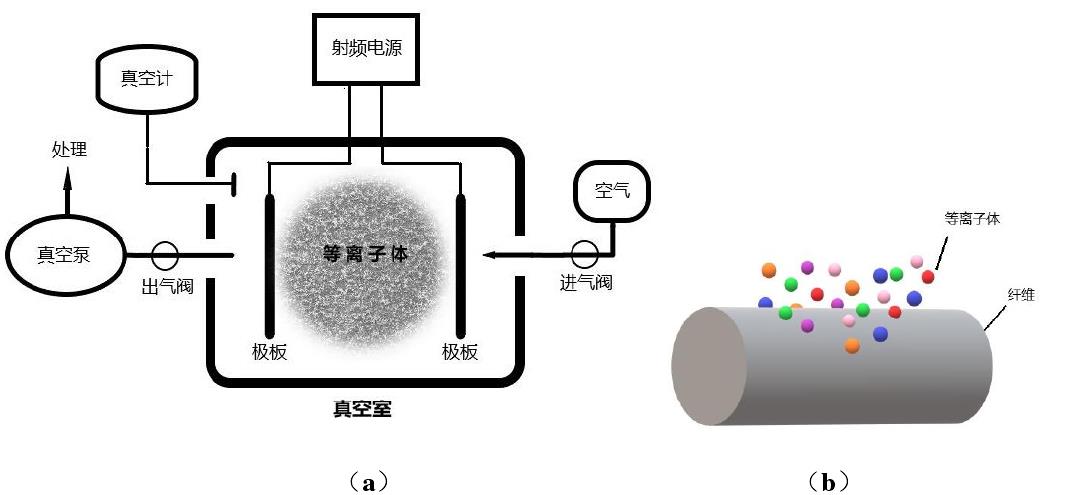

圖1-2 等離子處理碳纖維原理

水滴角測(cè)試等離子體對(duì)碳纖維表面潤(rùn)濕性的影響

碳纖維表面呈現(xiàn)非極性的特點(diǎn)。碳纖維表面處理的目的是改變碳纖維表面的極性和形貌，增強(qiáng)碳纖維與樹(shù)脂之間的界面性能。水是一種極性材料，采用水來(lái)表征碳纖維表面處理后的效果，從宏觀上可以直接對(duì)比出碳纖維表面處理前后的效果。如圖1所示，采用水滴角測(cè)試儀檢測(cè)碳纖維表面水滴角對(duì)比。本試驗(yàn)對(duì)比觀察了經(jīng)過(guò)低溫等離子體處理前后的碳纖維表面的極性狀態(tài)。試驗(yàn)結(jié)果顯示：未經(jīng)過(guò)表面處理的碳纖維與水幾乎不發(fā)生浸潤(rùn)，說(shuō)明未經(jīng)過(guò)低溫等離子表面處理的碳纖維表面惰性很強(qiáng)，與強(qiáng)極性的水不發(fā)生潤(rùn)濕，碳纖維表面呈現(xiàn)非極性；經(jīng)過(guò)低溫等離子體處理的碳纖維與水的潤(rùn)濕性好，說(shuō)明碳纖維經(jīng)過(guò)低溫等離子體表面處理后，其表面發(fā)生一系列復(fù)雜的反應(yīng)，宏觀上碳纖維表面呈現(xiàn)出極性。未經(jīng)過(guò)表面處理的碳纖維，表面呈現(xiàn)出憎水的現(xiàn)象，與水潤(rùn)濕性差，使其很難與其他極性材料良好結(jié)合充分發(fā)揮出碳纖維的特性，達(dá)到復(fù)合材料最優(yōu)的性能；經(jīng)過(guò)低溫等離子體處理后的碳纖維表面呈現(xiàn)出極性，能更加充分地發(fā)揮碳纖維的特性，提高碳纖維復(fù)合材料的性能。

不同工藝參數(shù)低壓等離子體處理前后碳纖維表面浸潤(rùn)形貌

等離子處理碳纖維表面的形貌分析

低溫等離子體轟擊材料表面時(shí)，通常會(huì)改變材料的表面狀態(tài)，通常情況下，等離子體作用于材料表面，會(huì)在微觀結(jié)構(gòu)上對(duì)材料表面進(jìn)行修飾，對(duì)材料表面結(jié)構(gòu)薄弱的部分進(jìn)行刻蝕，斷開(kāi)材料表面的價(jià)鍵，形成一些新的官能團(tuán)等。對(duì)不同處理時(shí)間低溫等離子體處理的碳纖維表面形貌進(jìn)行了觀察，經(jīng)過(guò)表面處理的碳纖維形貌如圖2所示。低溫等離子體處理碳纖維表面，會(huì)產(chǎn)生明顯的清潔效果，即經(jīng)過(guò)處理后，纖維表面附著物以及他凸起物都會(huì)明顯消除，纖維表面更加光滑。但長(zhǎng)時(shí)間的低溫等離子體處理，也會(huì)造成一定程度的表面刻蝕，使碳纖維表面粗糙度增加。

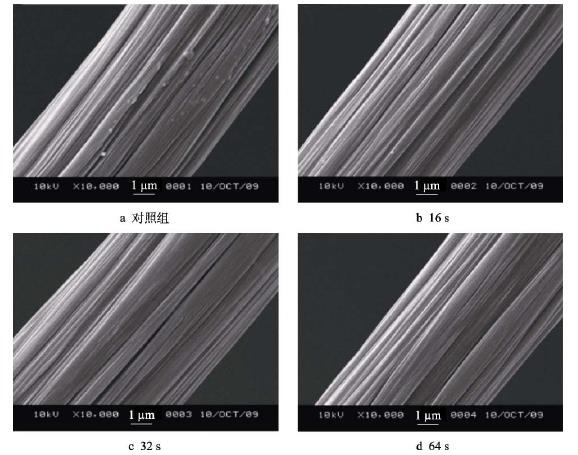

不同等離子處理時(shí)間碳纖維表面的形貌

等離子處理碳纖維XPS測(cè)試結(jié)果

經(jīng)過(guò)前述的滴水試驗(yàn)可知，碳纖維經(jīng)過(guò)低溫等離子體表面處理后，表面呈現(xiàn)出親水性。SEM觀察發(fā)現(xiàn)碳纖維表面經(jīng)過(guò)低溫等離子體處理后，表面刻蝕作用明顯，但是碳纖維表面的極性是否是由于碳纖維表面生成了極性的官能團(tuán)，這需要進(jìn)一步驗(yàn)證。采用XPS對(duì)經(jīng)過(guò)低溫等離子體處理和陽(yáng)極氧化法處理的碳纖維表面進(jìn)行檢測(cè)，結(jié)果如圖3所示，不難發(fā)現(xiàn)，經(jīng)過(guò)低溫等離子體表面處理的碳纖維樣品表面極性官能團(tuán)總含量為17.1%。

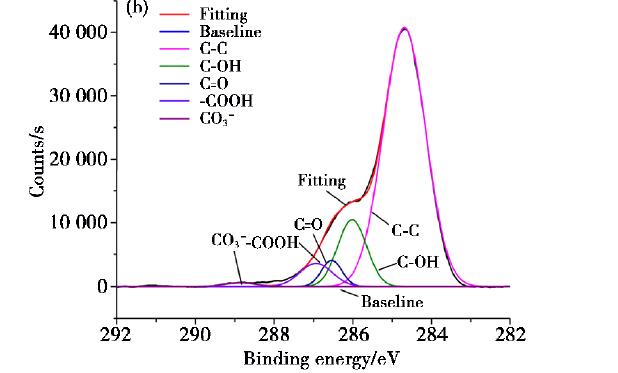

等離子處理后碳纖維表面XPS測(cè)試結(jié)果

本文由國(guó)產(chǎn)等離子清洗機(jī)廠家納恩科技整理編輯。汽車(chē)的安全性能是汽車(chē)設(shè)計(jì)與制造首先要考慮的重要性能，需要制造材料具備優(yōu)異的力學(xué)性能以滿足汽車(chē)較高的安全性能要求。對(duì)復(fù)合材料而言，纖維增強(qiáng)體與樹(shù)脂基體間良好的界面性能是其力學(xué)性能的重要保障。然而，碳纖維由于表面較為光滑且呈現(xiàn)化學(xué)惰性，較難與熱塑性樹(shù)脂形成牢固的結(jié)合。因此，在制備復(fù)合材料前需要對(duì)碳纖維進(jìn)行表面改性，以增加其與樹(shù)脂的結(jié)合牢度。與其他處理方式相比，等離子體處理能夠在幾乎不損害材料本身性能的前提下，增加纖維表面粗糙度和表面極性，且效率非常高，能夠在短短幾秒到幾分鐘內(nèi)獲得滿意的處理效果，等離子體處理屬于干法改性，改性過(guò)程中不使用也不產(chǎn)生任何化學(xué)物質(zhì)，不會(huì)造成環(huán)境污染。因此，等離子處理是一種較為理想的碳纖維表面改性方式。

樱桃国产成人精品视频,日本黄页网址大全免费,日韩久久久久一区二区,人妻熟妇视频一区二区在线,国产精品一在线观看,av网址在线观看不卡,视频一区二区不卡视频,亚洲精一区二区三区,国产激情视频在线播放

等離子體處理工藝對(duì)汽車(chē)碳纖維表面改性的影響

等離子體處理工藝對(duì)汽車(chē)碳纖維表面改性的影響
